«Варта-3» (Варта-3.3.7, Варта-3.4.5)

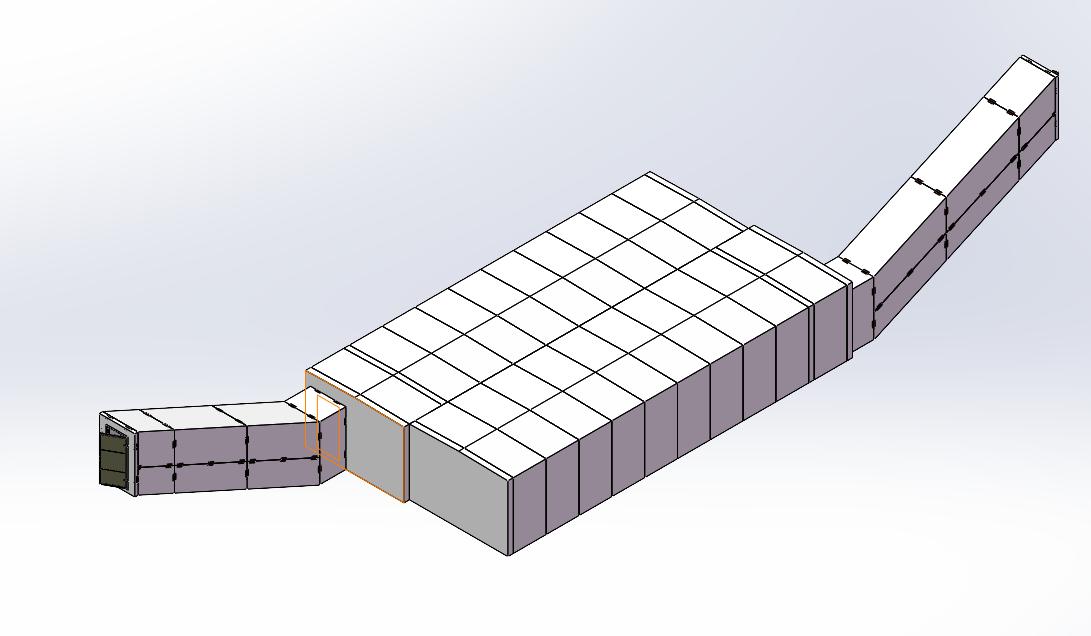

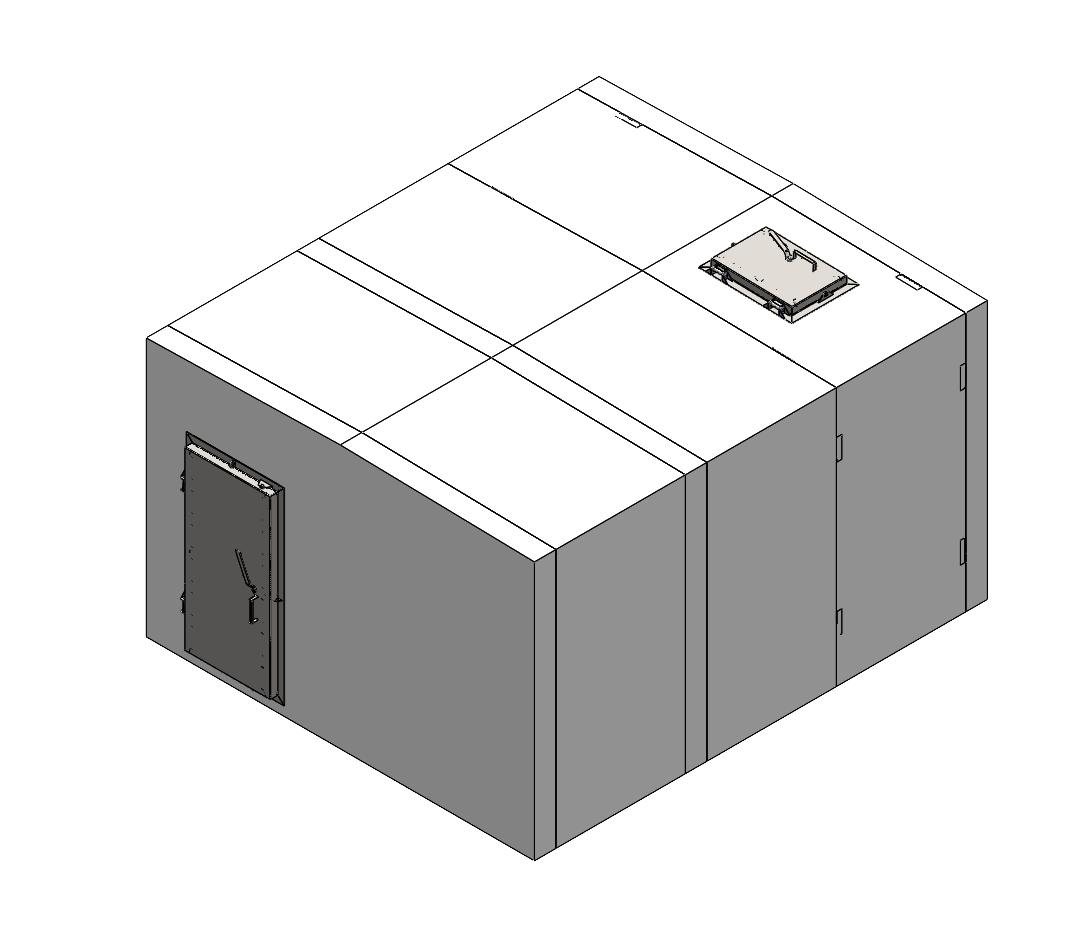

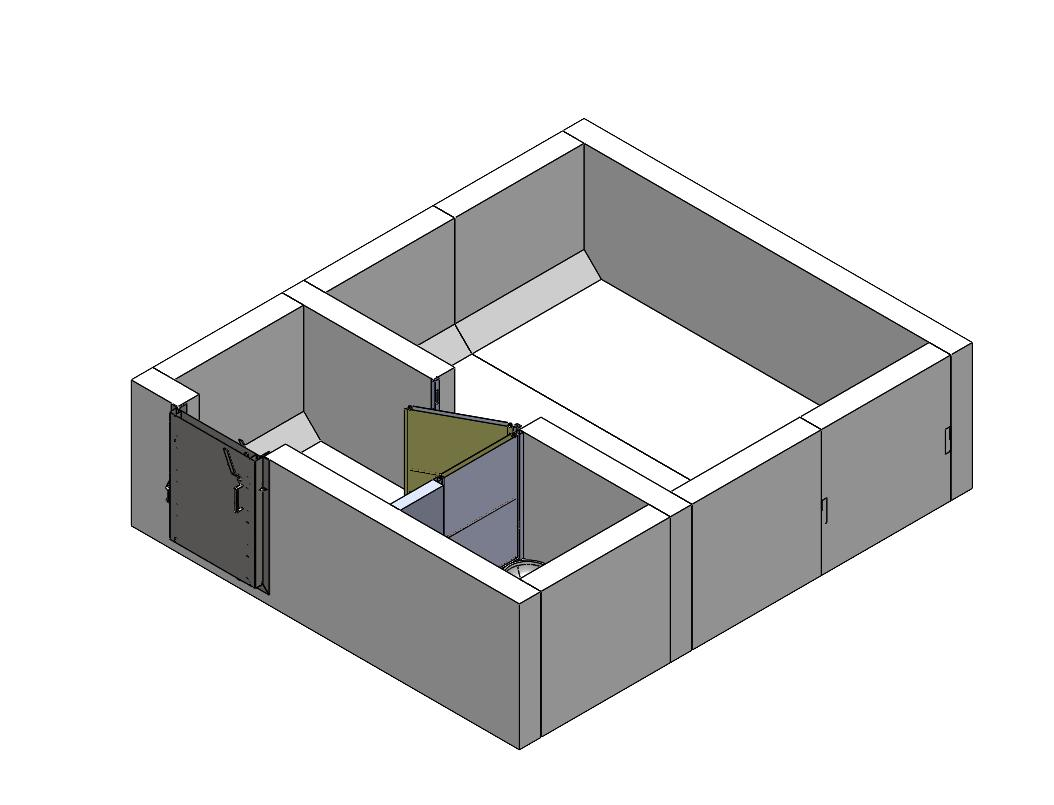

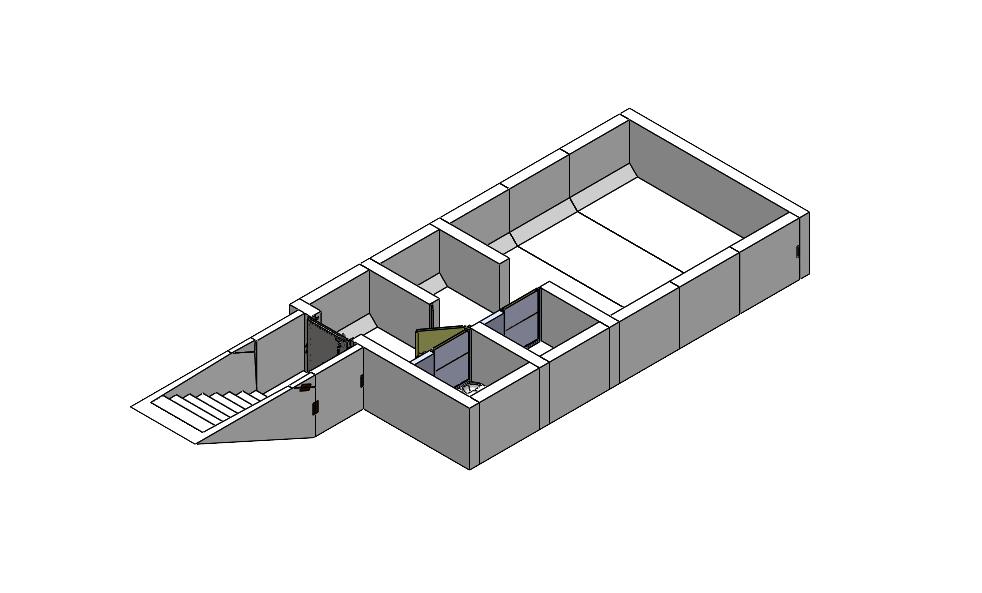

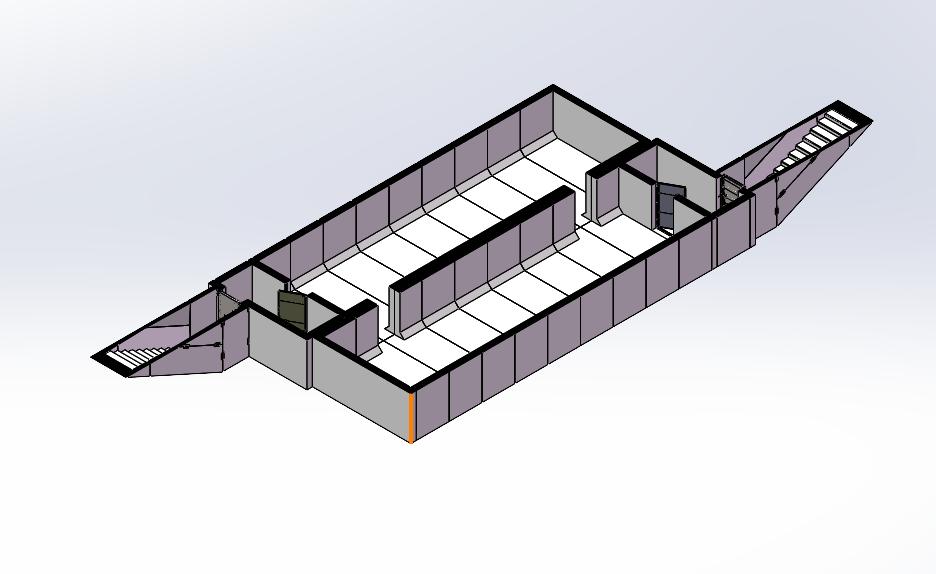

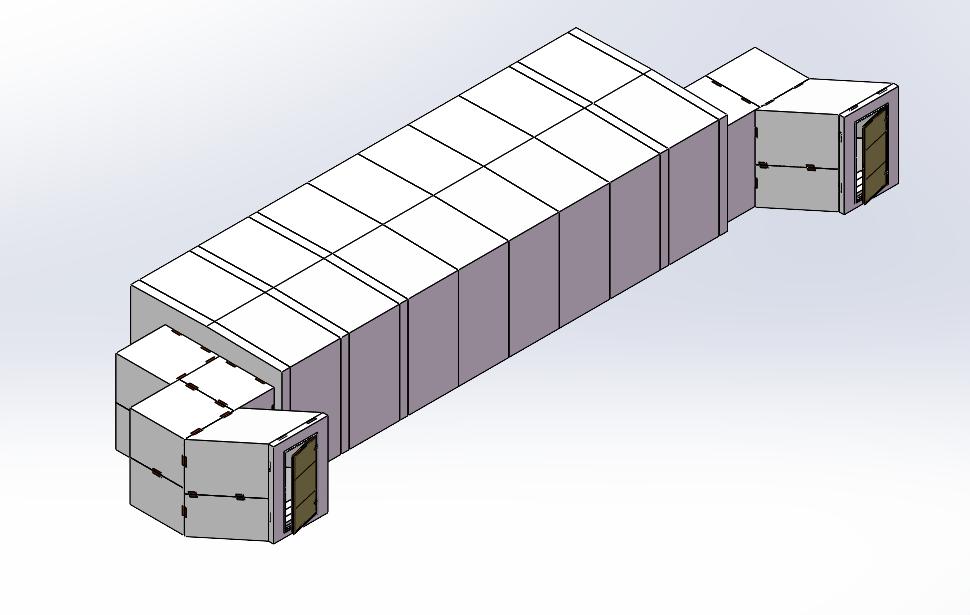

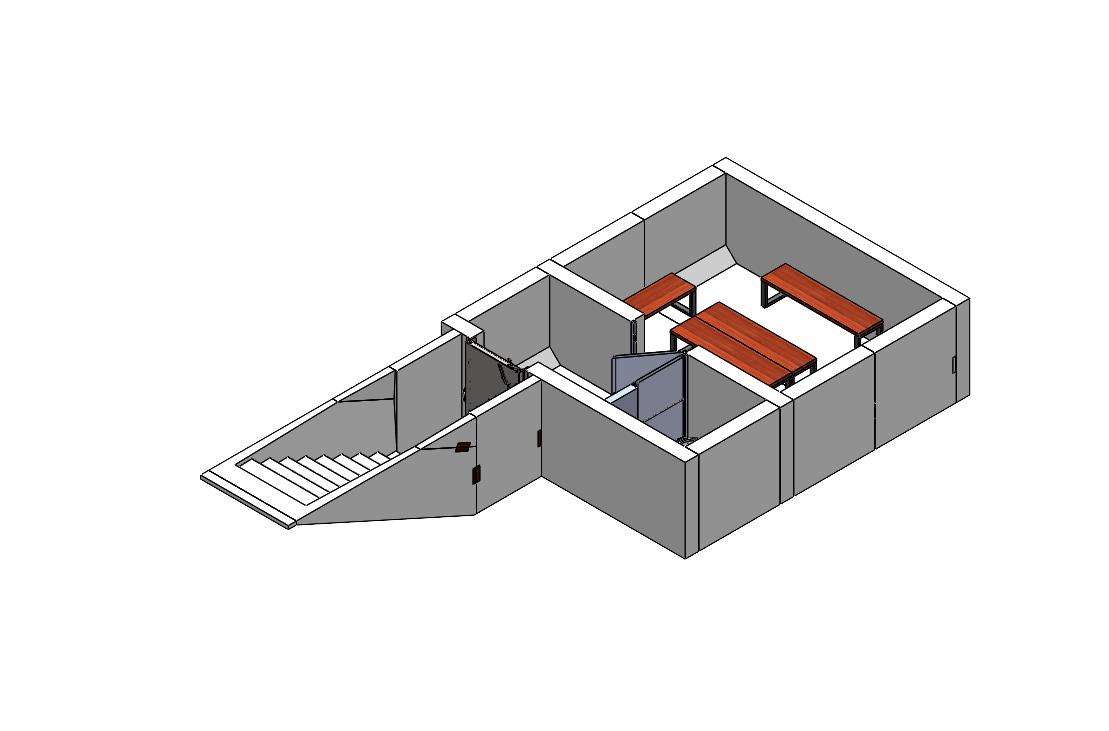

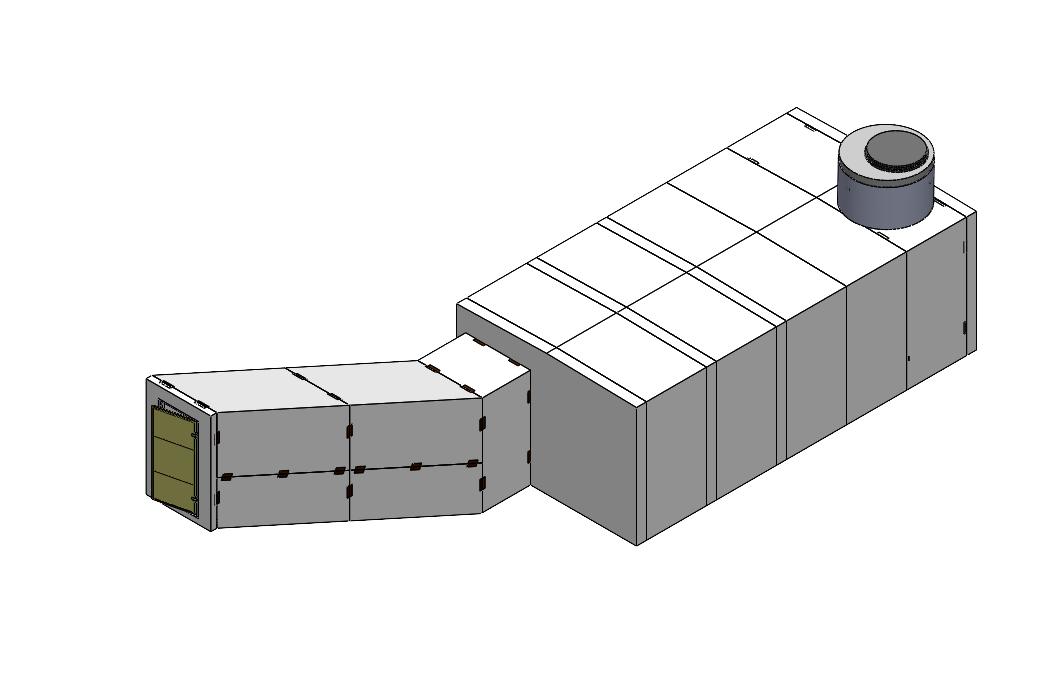

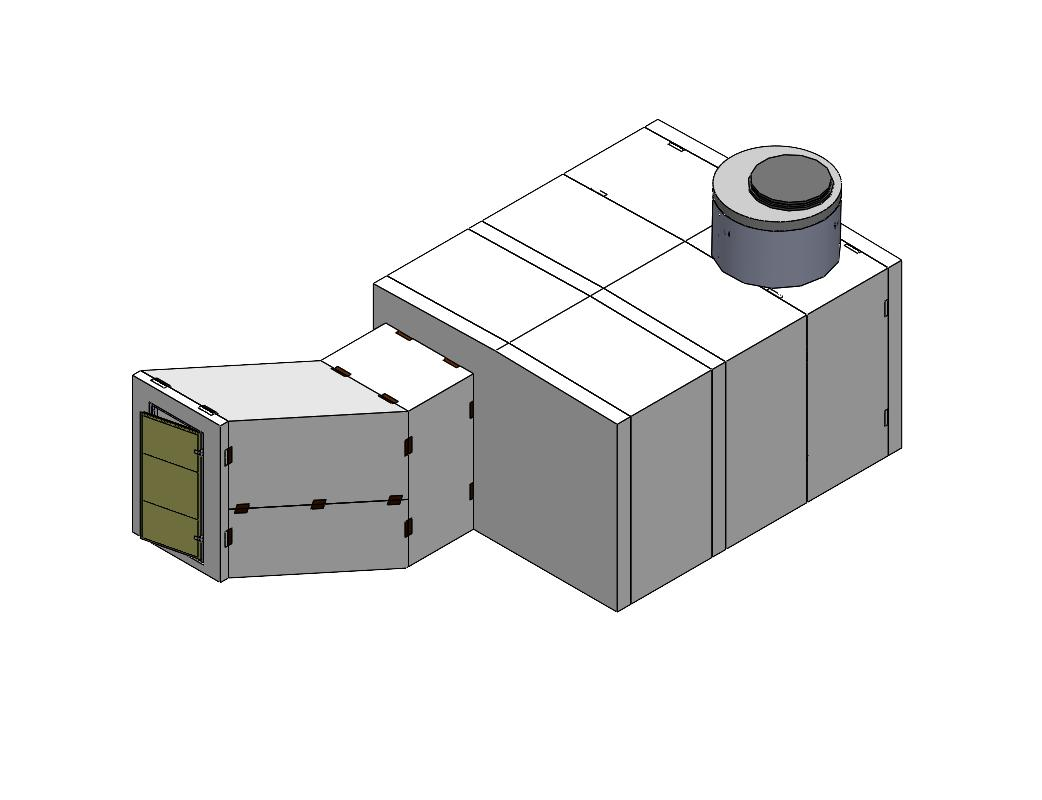

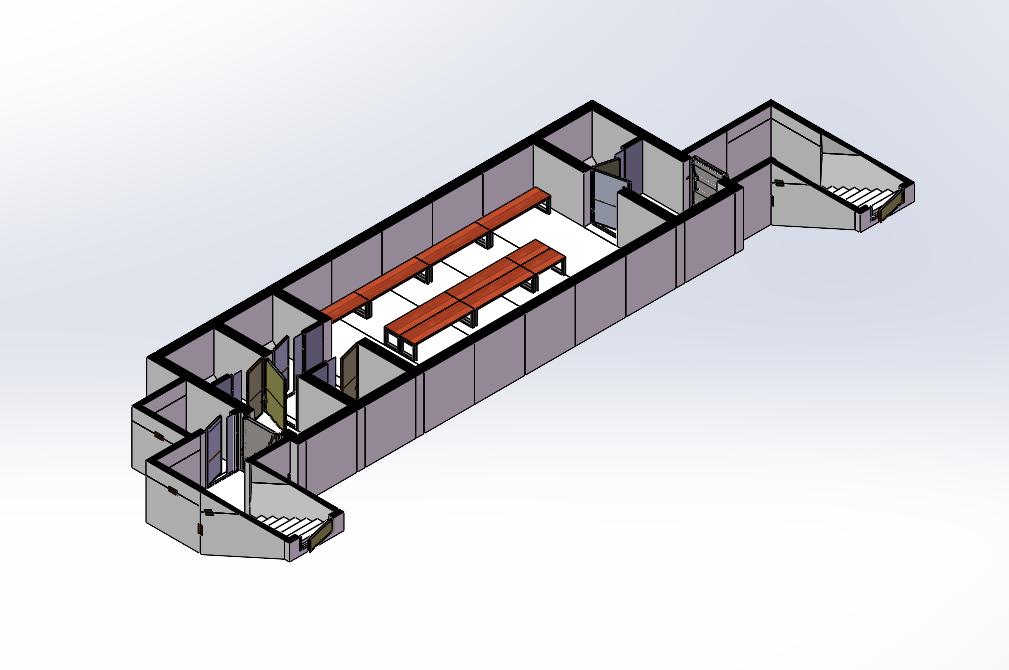

Варта-3 — швидкоспоруджувана захисна споруда, цивільного захисту що зводиться зі спеціальних залізобетонних модулів за короткий час для захисту людей від дії засобів ураження в особливий період.

Варта-3 було розроблено нами у двох варіантах виконання модуля відповідно до запитів наших клієнтів, що враховують особливості ділянок для розміщення такого укриття.

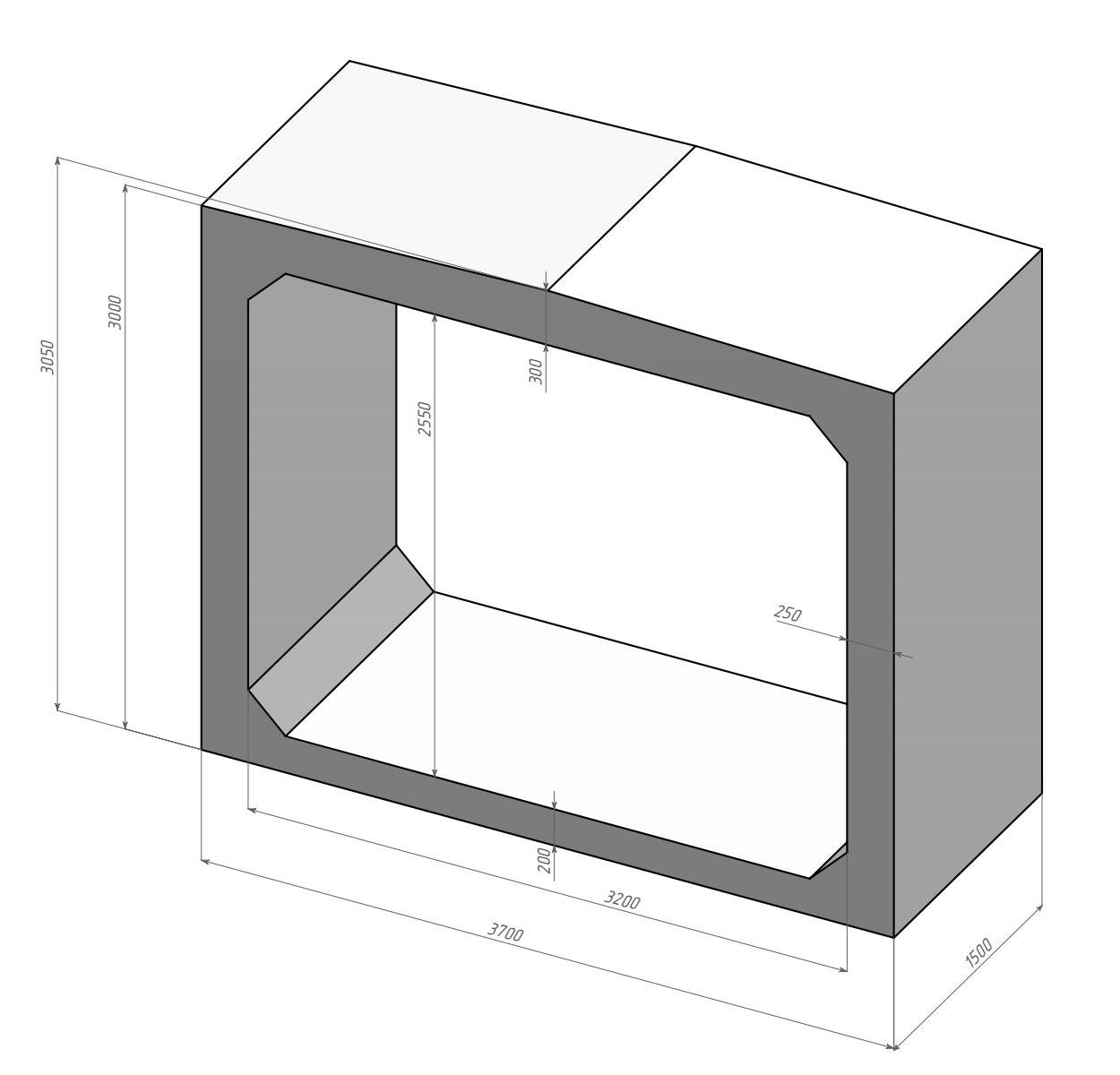

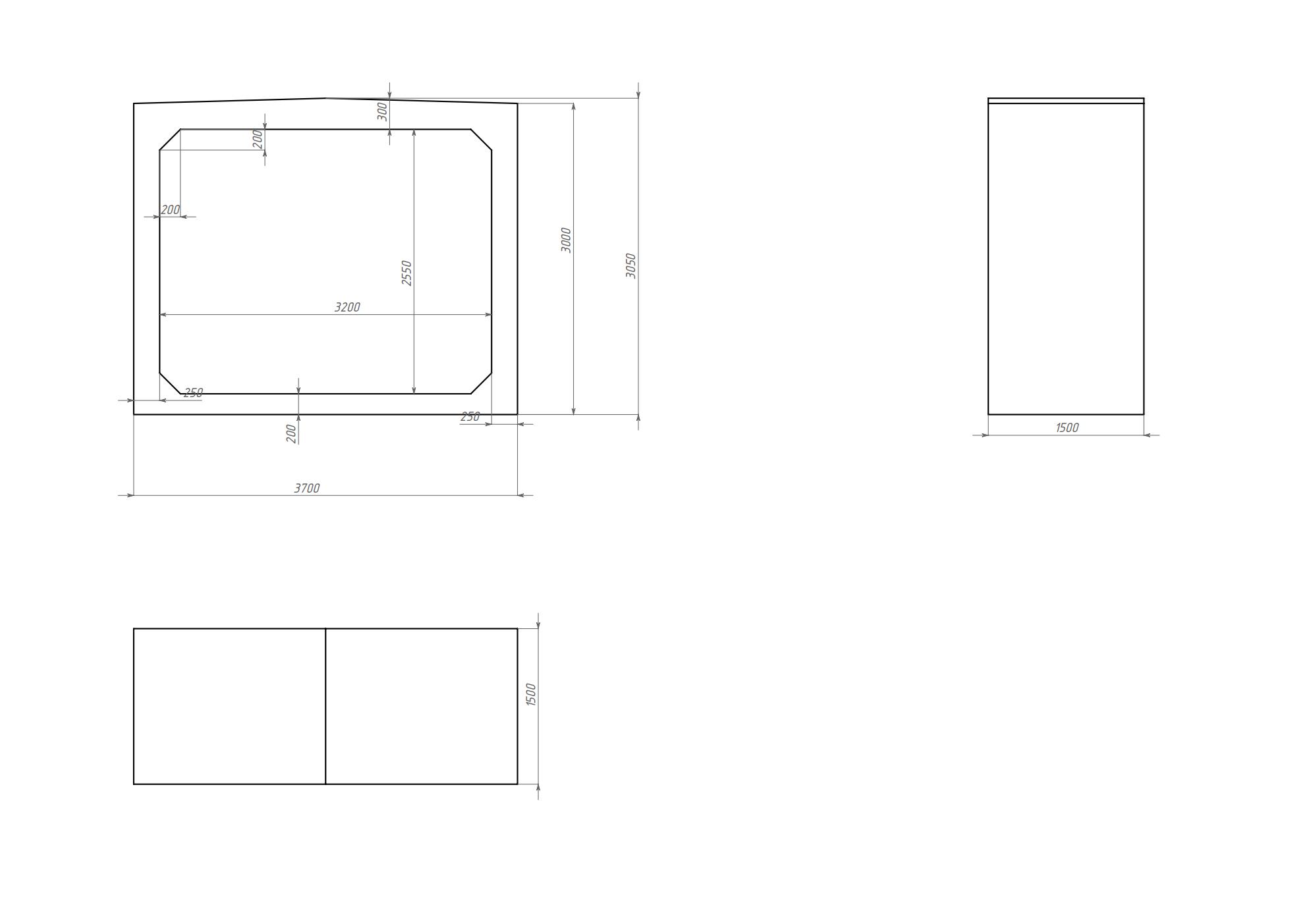

Варта-3.3.7 — ширина модуля 3700 мм

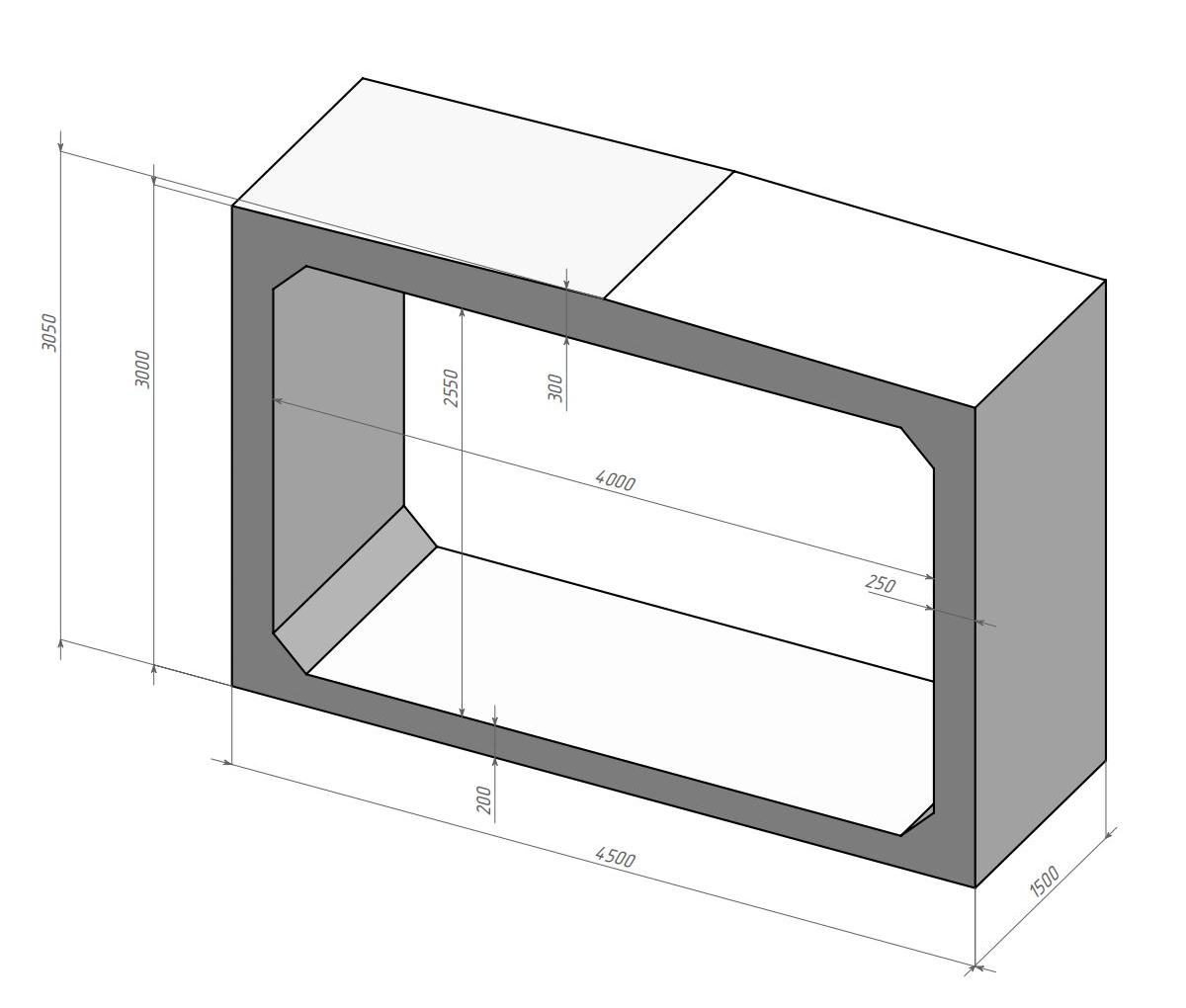

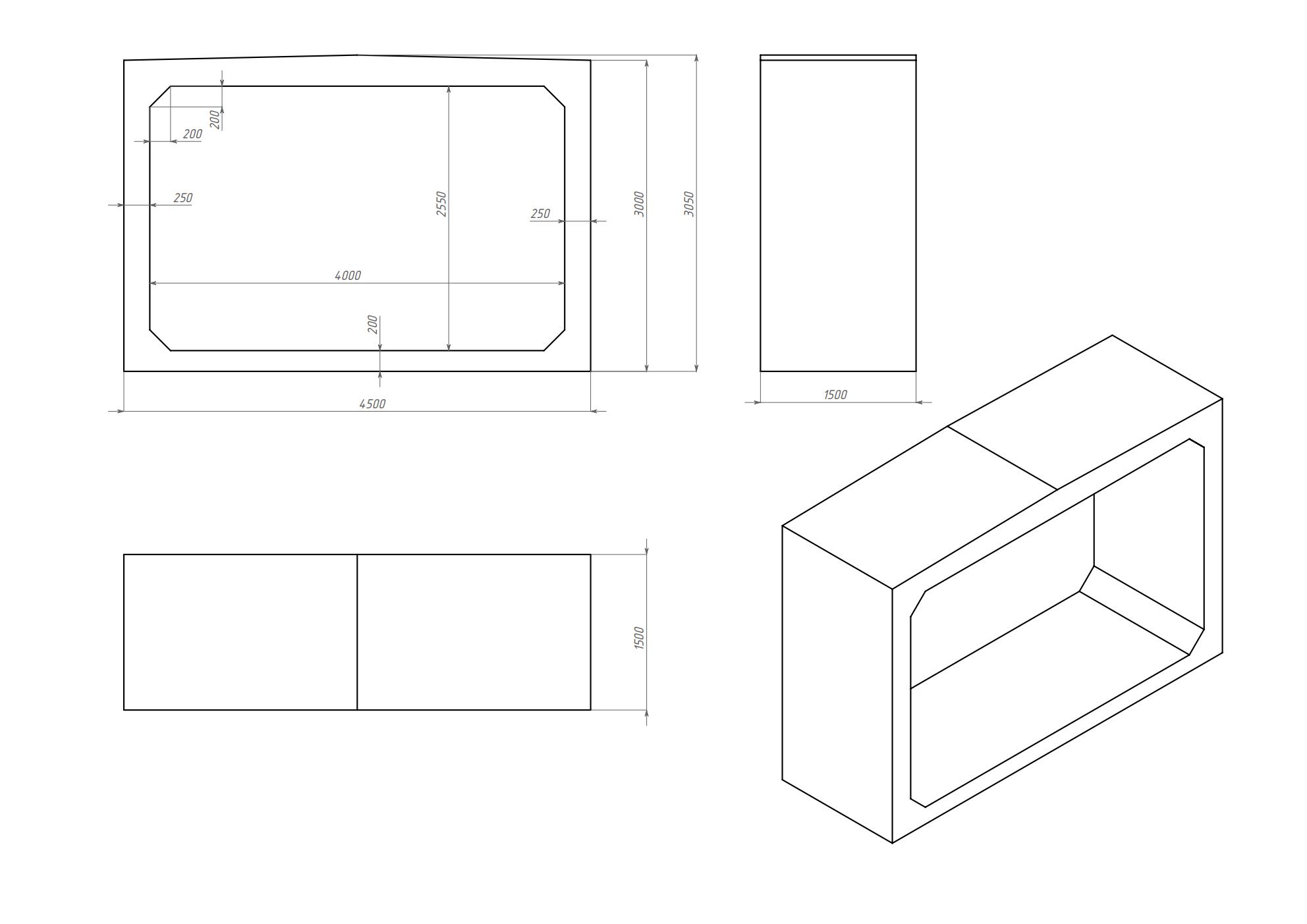

Варта-3.4.5 — ширина модуля 4500 мм

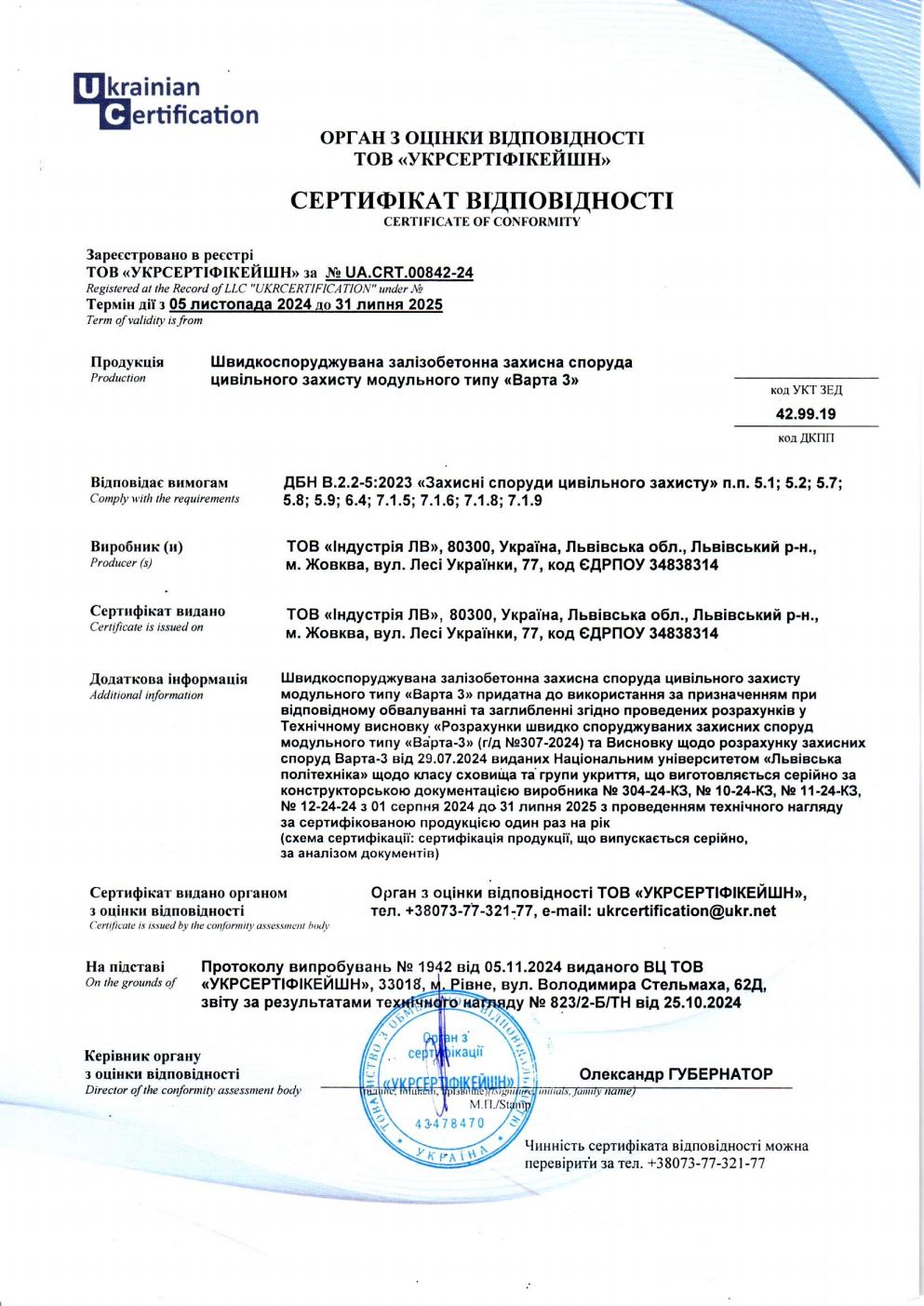

Варта-3 відповідає вимогам ДСТУ 9195:2022 та ДБН В.2.2-5:2023.
Укриття розраховано на надмірний тиск повітряної ударної хвилі класу А-ІV згідно із ДБН В.2.2-5:2023.

Попередній

Далі

Особливості

Конструкція

Залізобетонна конструкція, з бетону класу С32/40 (B40), морозостійкість F200, водонепроникність W10 по ДСТУ Б В.2.7-43

Арматурні вироби

Зварені арматурні вироби відповідають вимогам ДСТУ Б В.2.6-168:2011, а зварені арматурні сітки вимогам ДСТУ Б В.2.6-173:2011.

Армування

• Армування елементів виконано просторовими арматурними каркасами, які складаються із плоских каркасів, а також зварними сітками. Робоча арматура прийнята із арматурного прокату А500С (ДСТУ 3760:2019), технологічні та монтажні петлі - з арматурного прокату А240С (ДСТУ 3760:2019). Армування виконано арматурним прокатом ф10-ф16 мм.

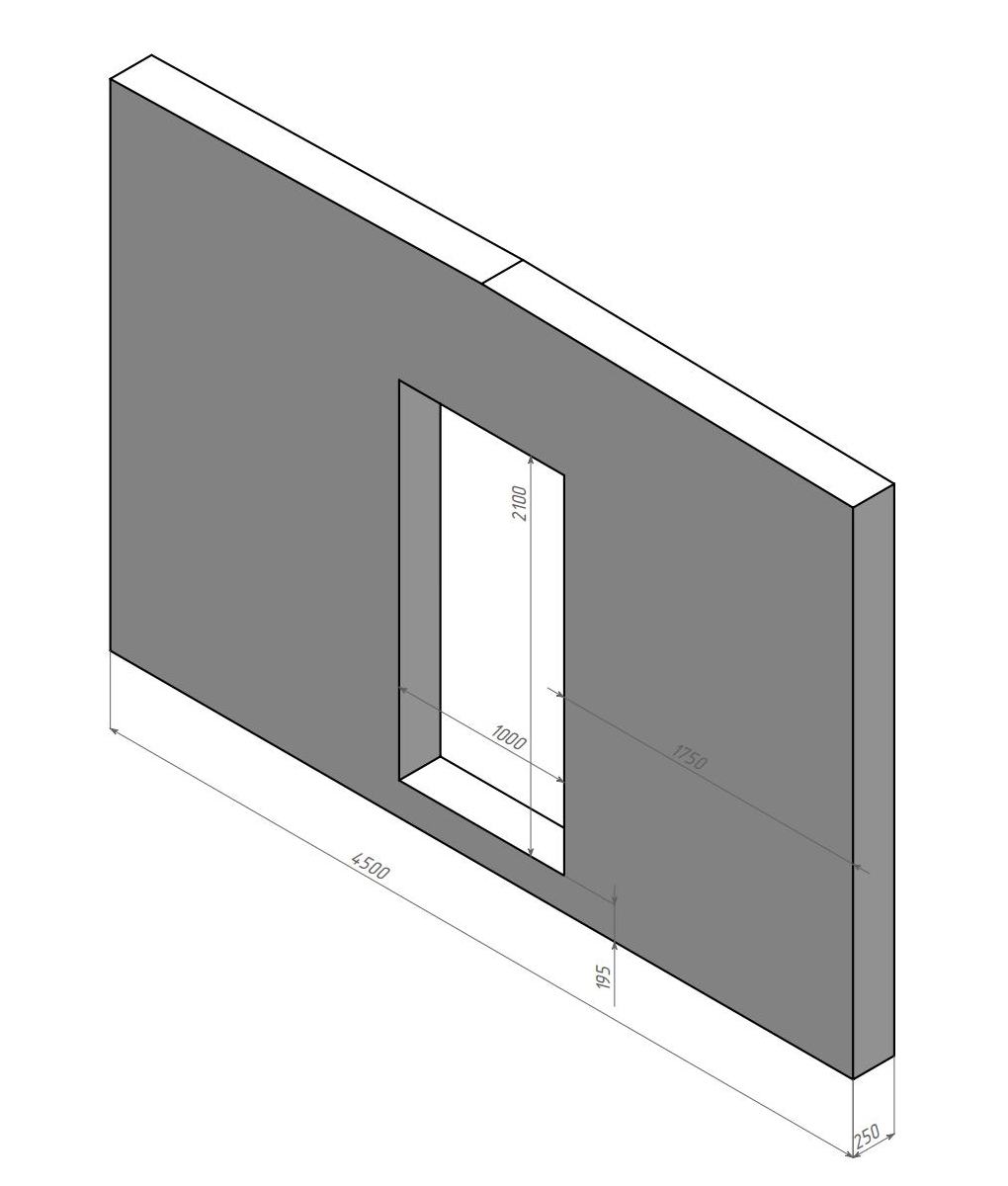

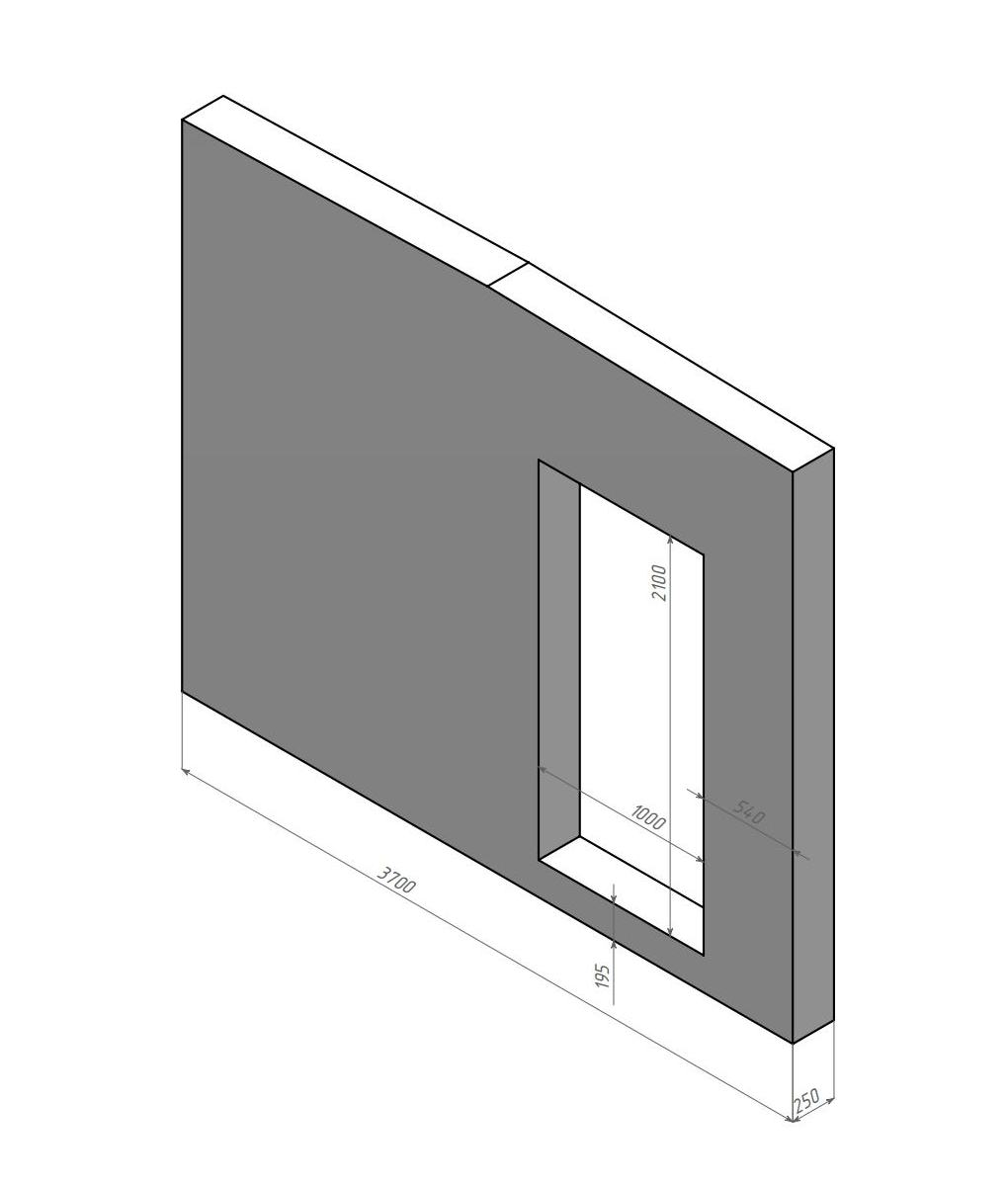

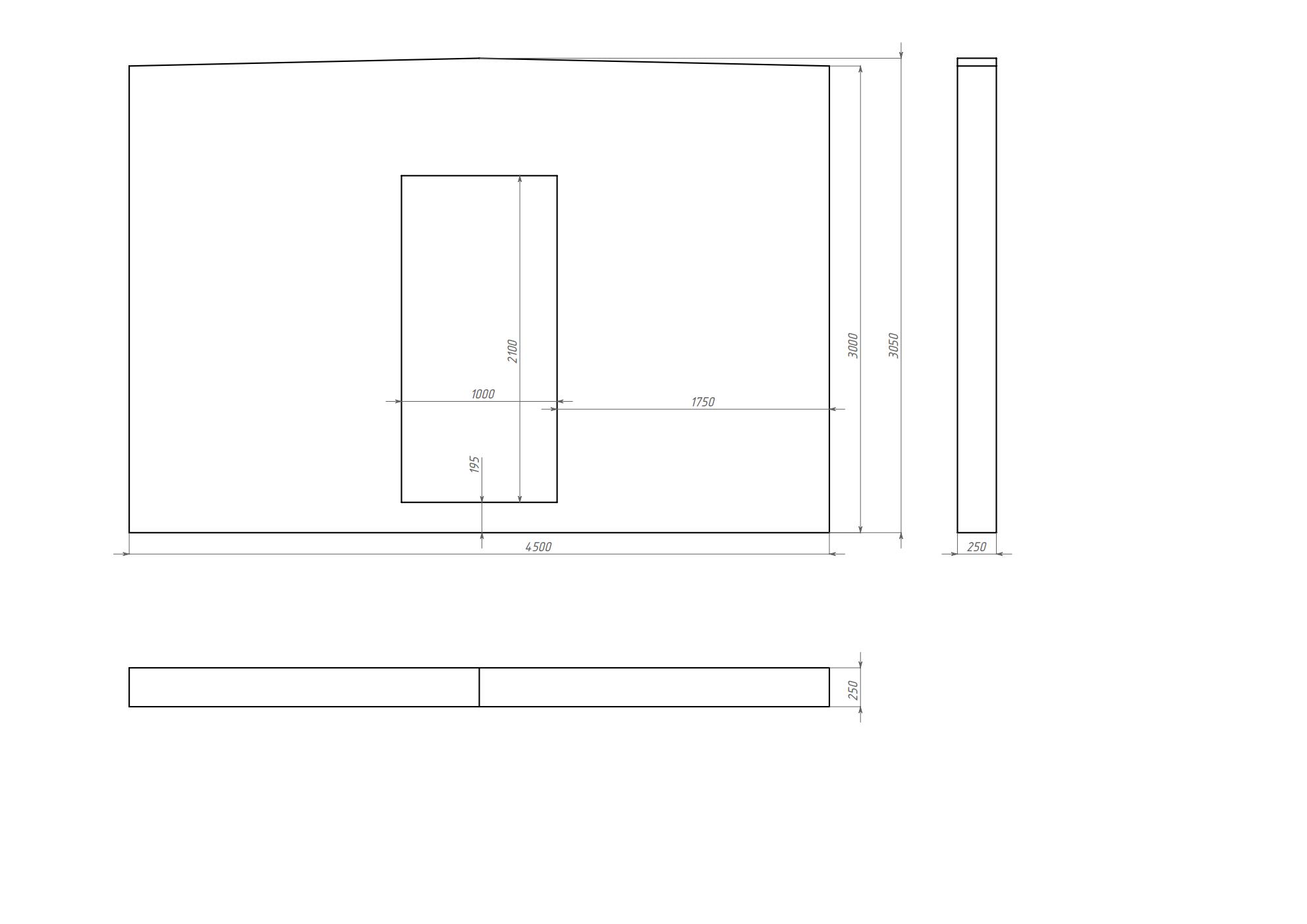

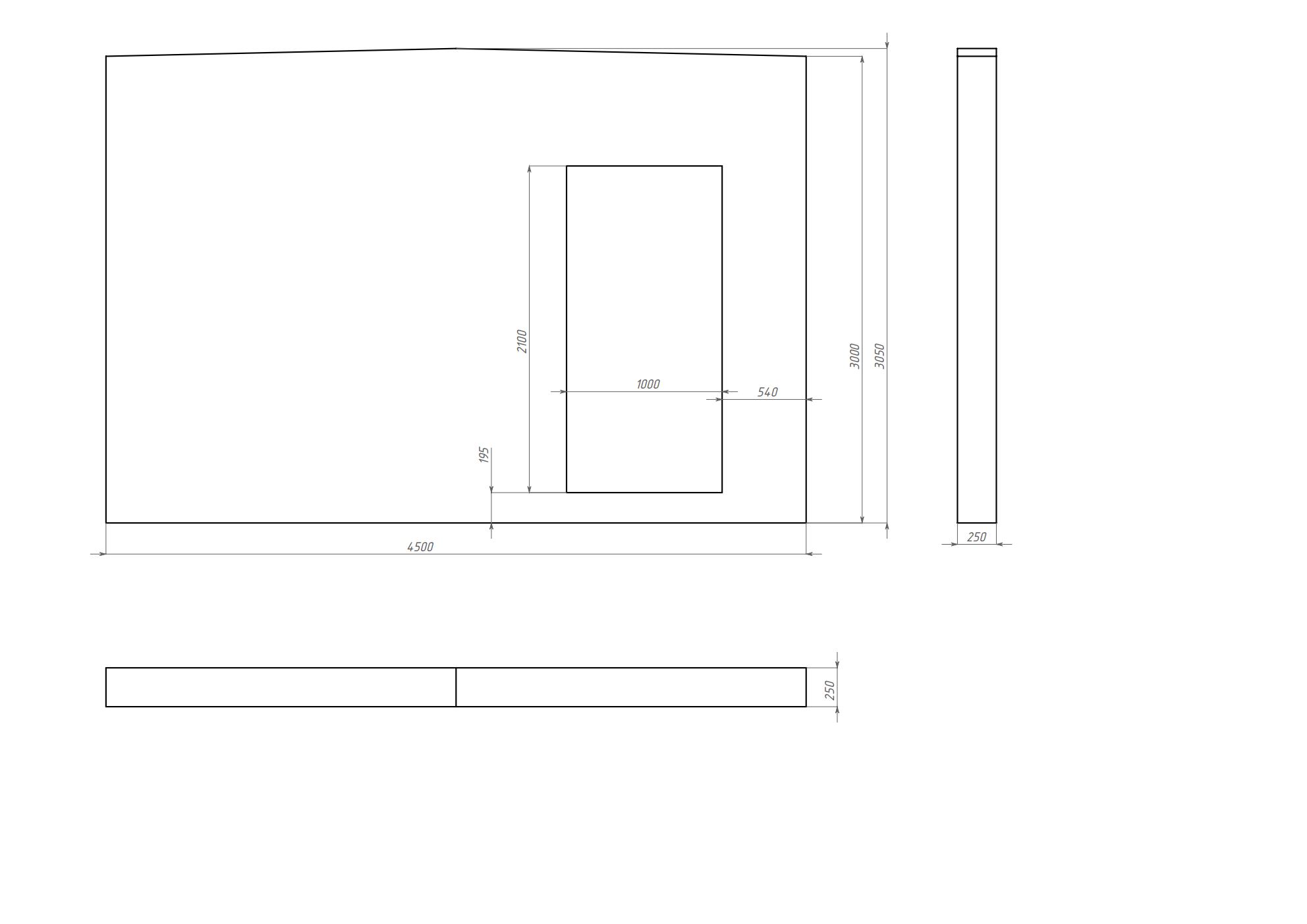

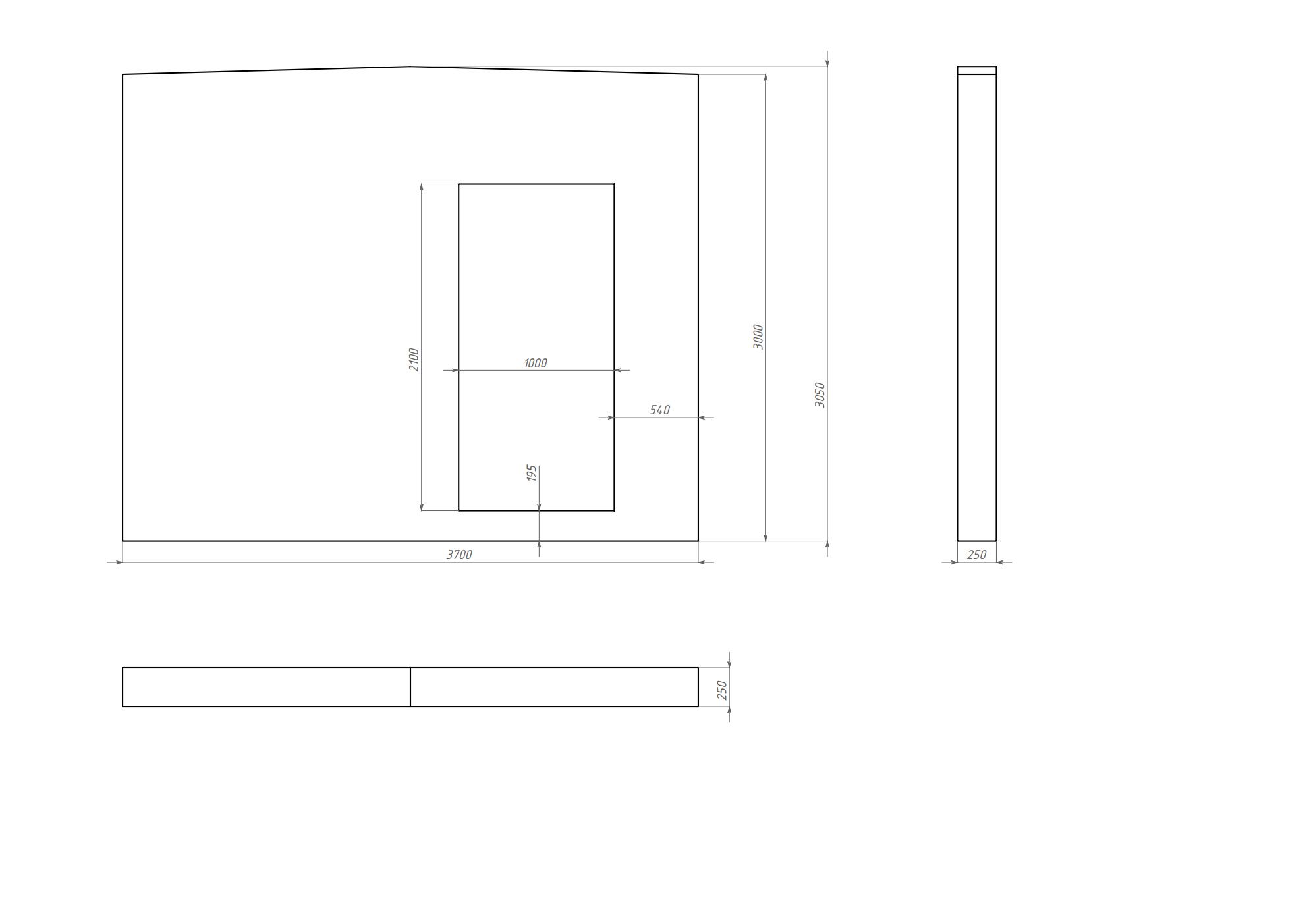

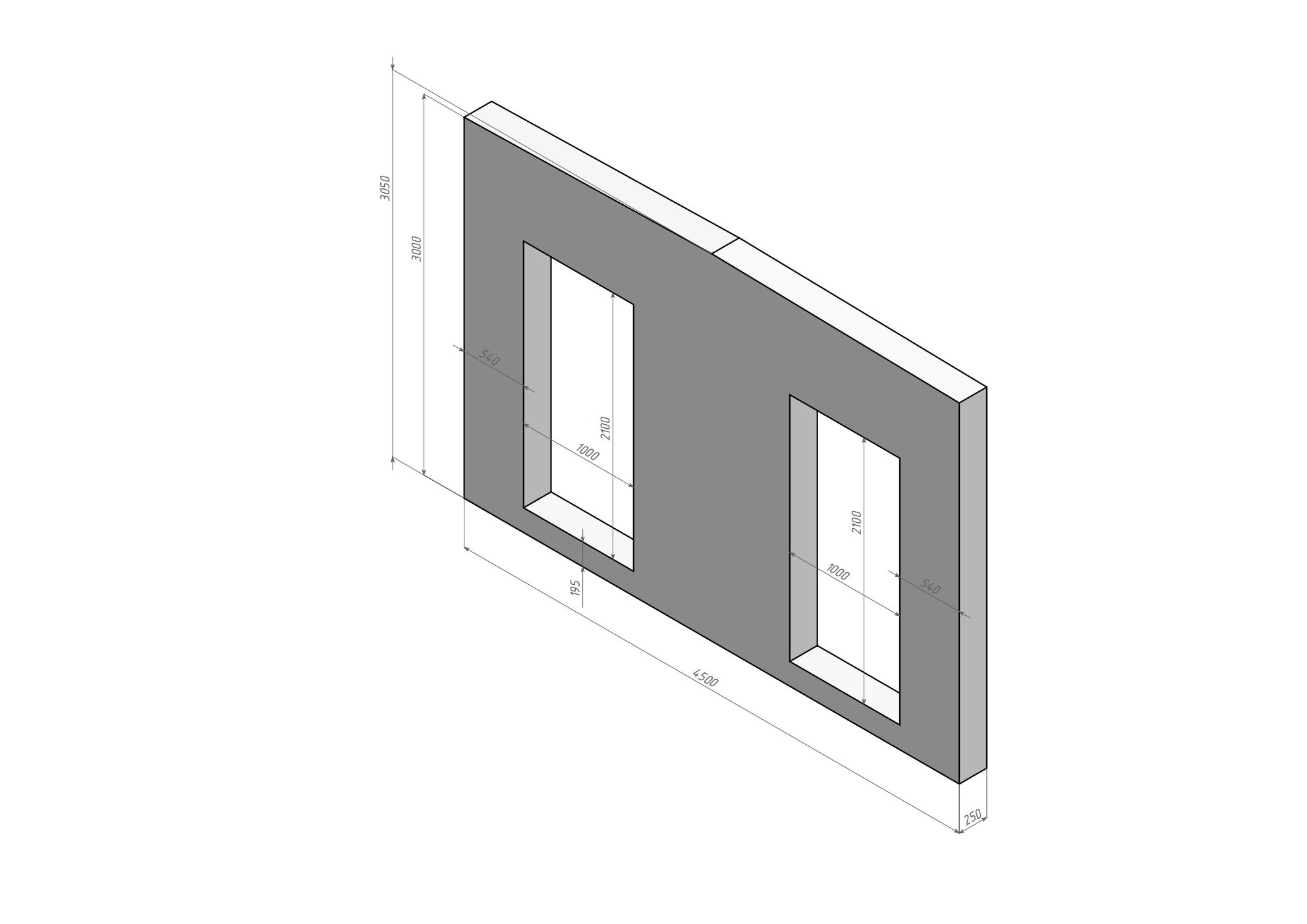

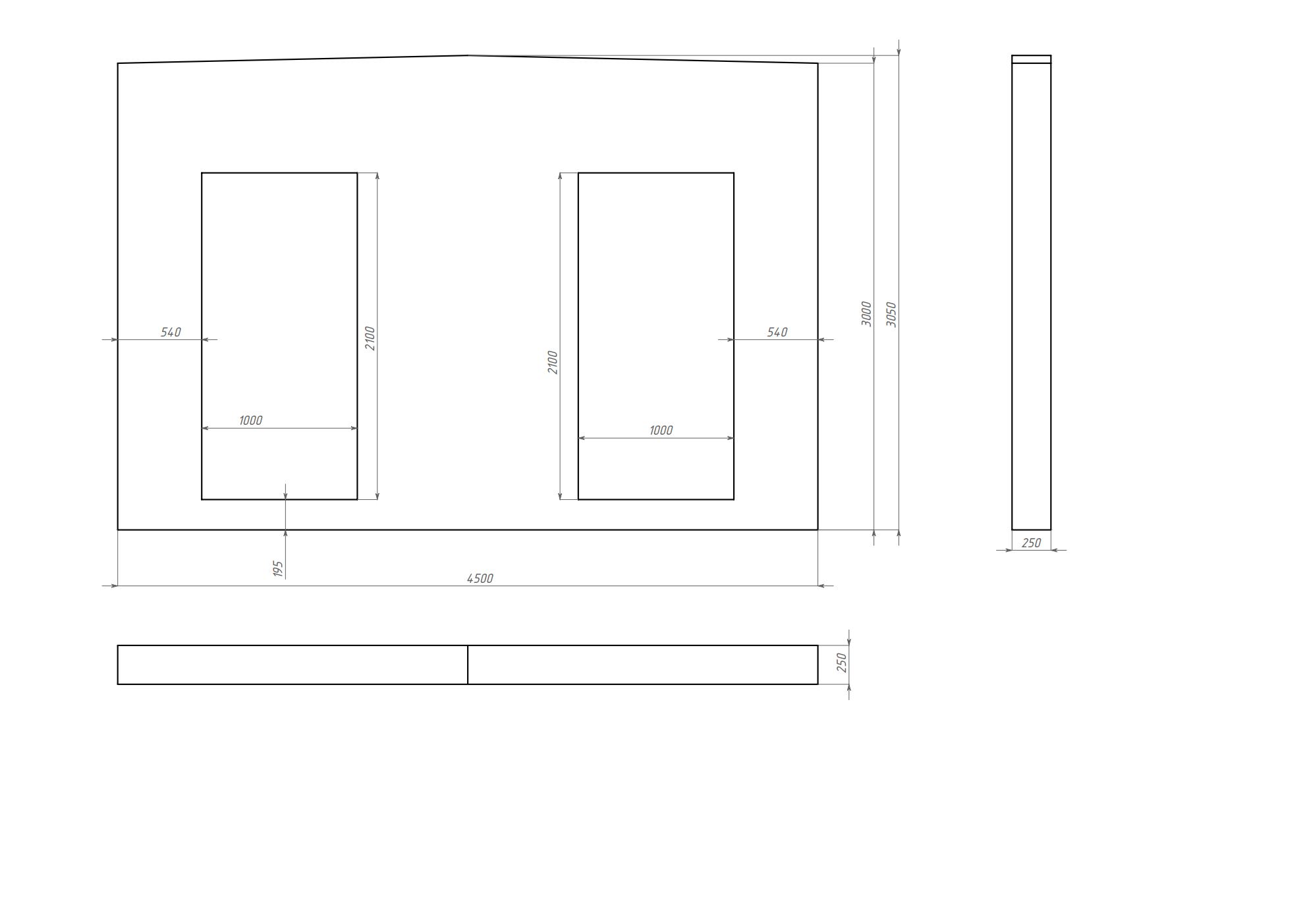

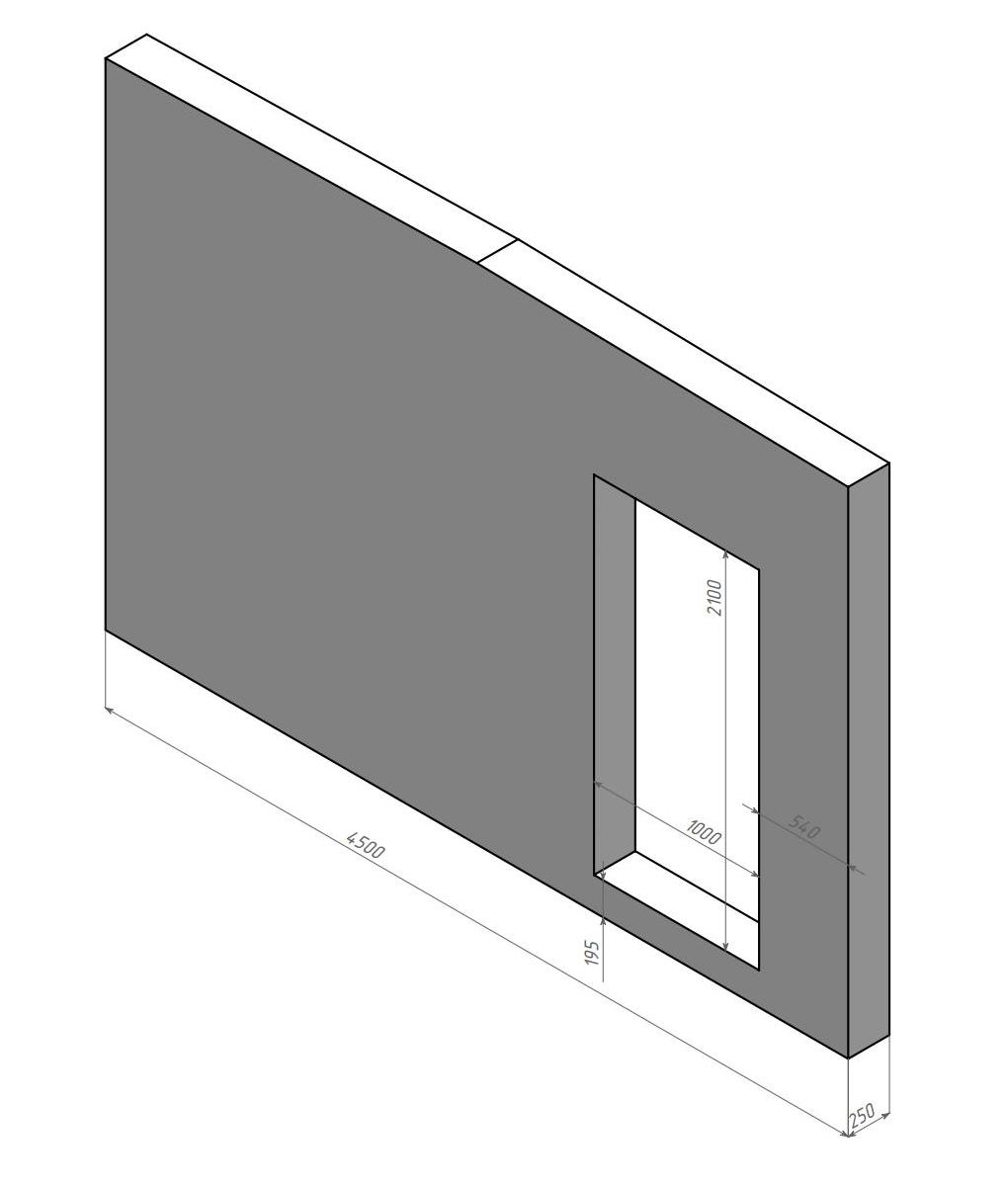

Креслення

Попередній

Далі

Потрібна консультація?

Наші фахівці нададуть вичерпну кваліфіковану консультацію відповідно до Вашого запиту чи запиту проєктних та підрядних організацій, які виконуватимуть роботи за завданням замовника.

ТОВ «Індустрія ЛВ» також надає послуги з проєктування внутрішнього облаштування укриття.
